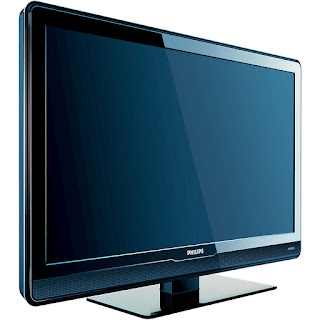

falla de sintanización de tv lcd philips

Les traigo una falla de sintonización de canales en un tv lcd, de la marca philips, el mismo no sintonizaba los canales, ni por señal de cable, ni por la señal abierta, la medida de sus valores en voltios era de, 33v y 5v, sin salida de señal, en el osciloscopio, inicio la revisión física de componentes y no se observaba ningún componente físicamente dañado reconocible a la vista.

solución: al voltear la tarjeta mido los siguientes componentes (ver foto 1) y el señalado con la punta del voltímetro, una resistencia smd siglas 1R00, de 1 ohm, la cual estaba abierta y su medición instalada era la que proporcionaba el circuito (3k ohm), se reemplazo y se pudo solucionar la falla

nota el número de posición es 3141
